Y-zipper: uma patente esquecida retorna quase 40 anos depois
MIT pesquisadores revivem um conceito esquecido de zíper da década de 1980 com Y-zipper, um zíper de três lados Impresso em 3D sistema de fixação que alterna entre estados suaves e rígidos através de um único movimento de deslizamento. Desenvolvido no Laboratório de Ciência da Computação e Inteligência Artificial do MIT, o projeto repensa o zíper cotidiano como um mecanismo estrutural capaz de montar tendas, membros robóticos, suportes vestíveis e instalações cinéticas sob demanda.
O projeto remonta a uma patente não realizada de 1985 do professor do MIT William Freeman, que originalmente imaginou um zíper triangular que poderia transformar objetos flexíveis em estruturas rígidas. Na época, a tecnologia de fabricação não conseguiu concretizar totalmente a ideia e o protótipo permaneceu guardado por décadas. Quase quarenta anos depois, os avanços no design computacional e na impressão 3D de desktop permitiram que os pesquisadores do CSAIL revisitassem e expandissem o conceito em um sistema totalmente imprimível.

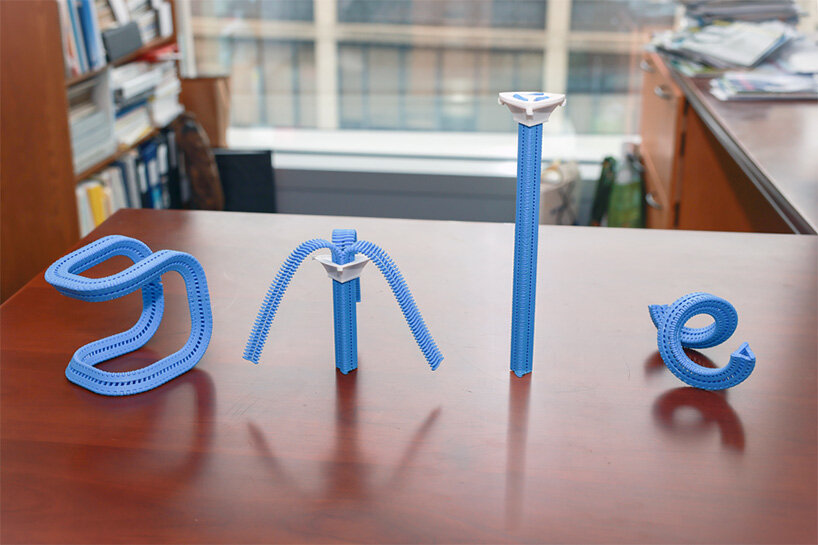

O zíper em Y interliga três tiras flexíveis em um tubo triangular rígido. Quando aberta, a estrutura se comporta quase como um feixe solto de tentáculos ou fitas. À medida que o controle deslizante se move para cima, as tiras gradualmente se unem, endurecendo em hastes de suporte de carga, arcos curvos, espirais ou colunas retorcidas.
todas as imagens de Tim Malieckal/MIT CSAIL, cortesia dos pesquisadores
de tiras impressas planas a estruturas espaciais
Os pesquisadores desenvolveram uma ferramenta de design digital que permite aos usuários gerar geometrias de zíper personalizadas por meio de uma série de primitivas de movimento: reto, dobrado, enrolado e parafuso. Os usuários podem ajustar a curvatura, o ângulo, a escala e a direção antes que o software gere automaticamente os dentes, as juntas e o layout imprimível da estrutura do zíper. Todo o mecanismo é fabricado como tiras planas usando materiais de impressão 3D padrão como PLA (ácido polilático) e TPU (poliuretano termoplástico). Uma vez impresso, o sistema se dobra através do movimento de um único controle deslizante.
Esta transformação reversível torna-se especialmente visível nos protótipos da equipa. Uma estrutura se assemelha a um objeto semelhante a uma lula quando aberta, apenas para se compactar em uma haste rígida depois de fechada com zíper. Outro protótipo cresce para cima como uma videira, endurecendo gradualmente à medida que sobe antes de florescer em forma de flor em plena extensão.
um protótipo cresce como uma videira
aparelhos vestíveis, robôs e tendas automontáveis
Entre as aplicações do projeto está uma pulseira vestível projetada para reabilitação do Complexo de Fibrocartilagem Triangular (TFCC). Durante a atividade diária, a cinta permanece macia e flexível, permitindo movimentos livres. À noite ou em momentos que requerem suporte adicional, o zíper fecha para criar uma estrutura protetora rígida ao redor do pulso.
A equipe também integrou o Y-zipper em um robô quadrúpede adaptativo cujas pernas podem se estender ou retrair rapidamente dependendo das condições do terreno. Ao apertar a estrutura do zíper, o robô se eleva mais alto para ultrapassar obstáculos; quando solto, ele abaixa seu perfil para rastejar sob espaços confinados.
Em escala arquitetônica, os pesquisadores substituíram os postes de barraca convencionais por estruturas de zíper de 1,5 metros de comprimento que permanecem flexíveis quando embaladas e enrijecem durante a montagem. A barraca pode ser erguida por uma única pessoa em aproximadamente um minuto e vinte segundos, reduzindo significativamente o processo de configuração em comparação com sistemas de postes convencionais. Uma vez desmontados, os suportes rígidos se transformam em tiras leves que podem ser enroladas e armazenadas de forma compacta.
o zíper endurece gradualmente à medida que sobe antes de florescer em forma de flor | captura de tela do vídeo de Jiaji Li
um zíper projetado para movimento por pesquisadores do MIT
Ao contrário dos sistemas de rigidez anteriores que dependiam de pressão de ar, hardware complexo ou montagem manual, o zíper em Y opera por meio de engate mecânico contínuo. A equipe também desenvolveu sistemas de acionamento motorizado que permitem que o zíper se mova de forma autônoma, transformando efetivamente a estrutura em um mecanismo de automontagem.
Para testar a durabilidade, os pesquisadores abriram e fecharam repetidamente o zíper mais de 18.000 vezes antes de ocorrer uma falha estrutural. A equipe acredita que versões futuras construídas com materiais mais resistentes poderão eventualmente ser ampliadas para sistemas implantáveis maiores, abrigos de emergência ou até mesmo ferramentas de exploração espacial capazes de se desdobrar e enrijecer em ambientes extremos.
uma pulseira vestível projetada para reabilitação do Complexo de Fibrocartilagem Triangular (TFCC) | captura de tela do vídeo de Jiaji Li
os pesquisadores substituíram os postes convencionais das barracas por estruturas com zíper de 1,5 metro de comprimento | captura de tela do vídeo de Jiaji Li
a barraca pode ser erguida por uma única pessoa em aproximadamente um minuto e vinte segundos
gerando geometrias de zíper personalizadas por meio de uma série de primitivas de movimento: reto, dobrado, enrolado e parafusado
informações do projeto:
nome: Zíper Y: Mecanismo de transição flexível-rígido de impressão 3D para montagem rápida e reversível (pesquisa disponível aqui)
instituição de pesquisa: Laboratório de Ciência da Computação e Inteligência Artificial do MIT
autores: Jiaji Li, Xiang Chang, Mingming Li, Dingning Cao, Maxine Perroni-Scharf, Jeremy Mrzyglocki, Takumi Yamamoto, William Freeman, Stefanie Mueller
