MODELO de um Projeto Hidrossanitário Residencial Completo

Este modelo de projeto hidrossanitário apresenta uma solução completa e detalhada para uma residência unifamiliar em alvenaria. O conjunto de pranchas foi elaborado para garantir o funcionamento eficiente dos sistemas de água fria, água quente e esgoto sanitário, assegurando conforto, economia e sustentabilidade na construção e na utilização diária do imóvel.

Organização do Projeto

O projeto está dividido em quatro pranchas principais, que abrangem todas as etapas do sistema hidráulico e sanitário.

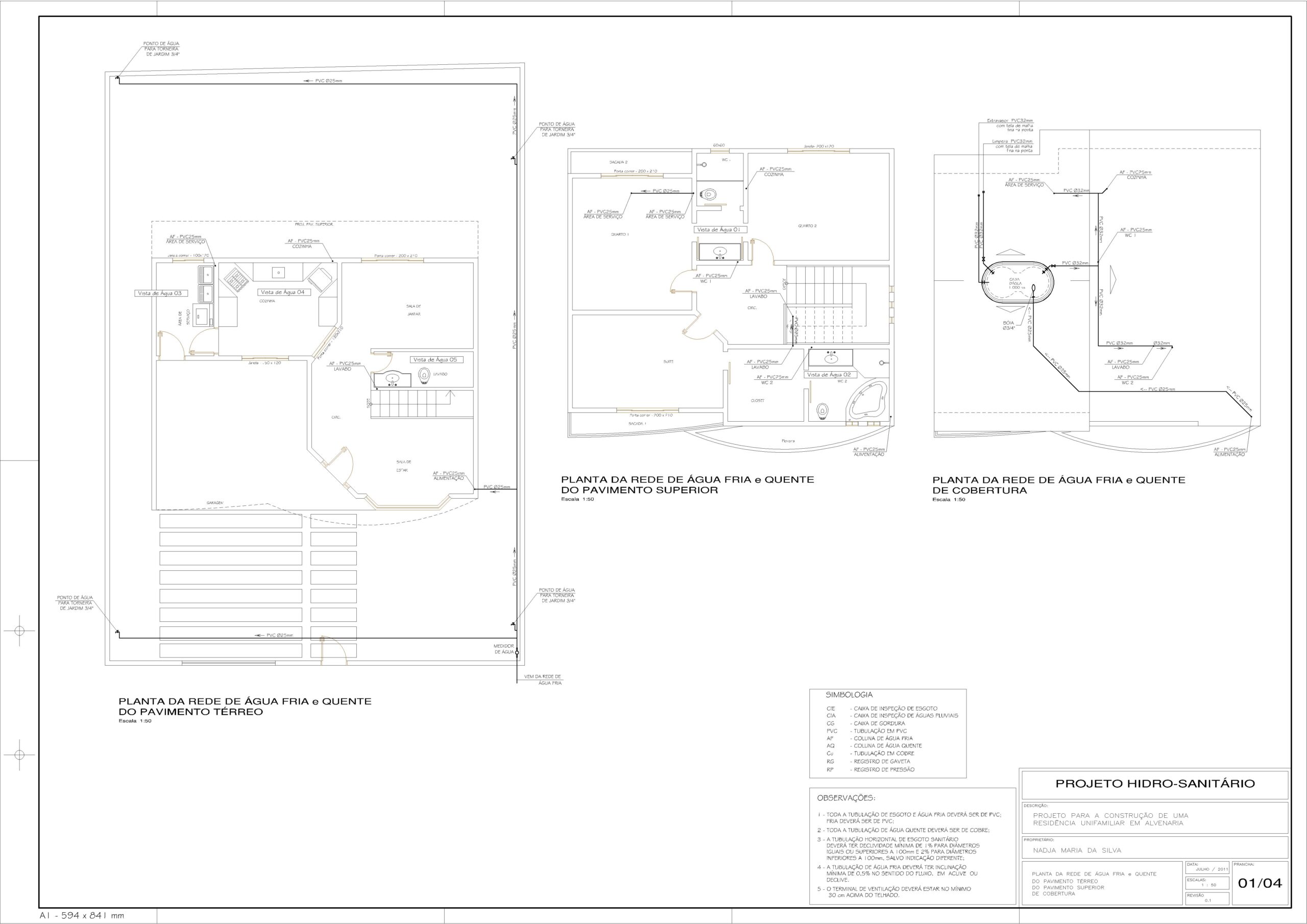

• Planta da rede de água fria e quente: apresenta a distribuição completa das tubulações em todos os pavimentos, desde o térreo até a cobertura. Inclui a localização dos pontos de consumo, reservatórios e colunas de distribuição, com indicações de diâmetros, conexões e cotas.

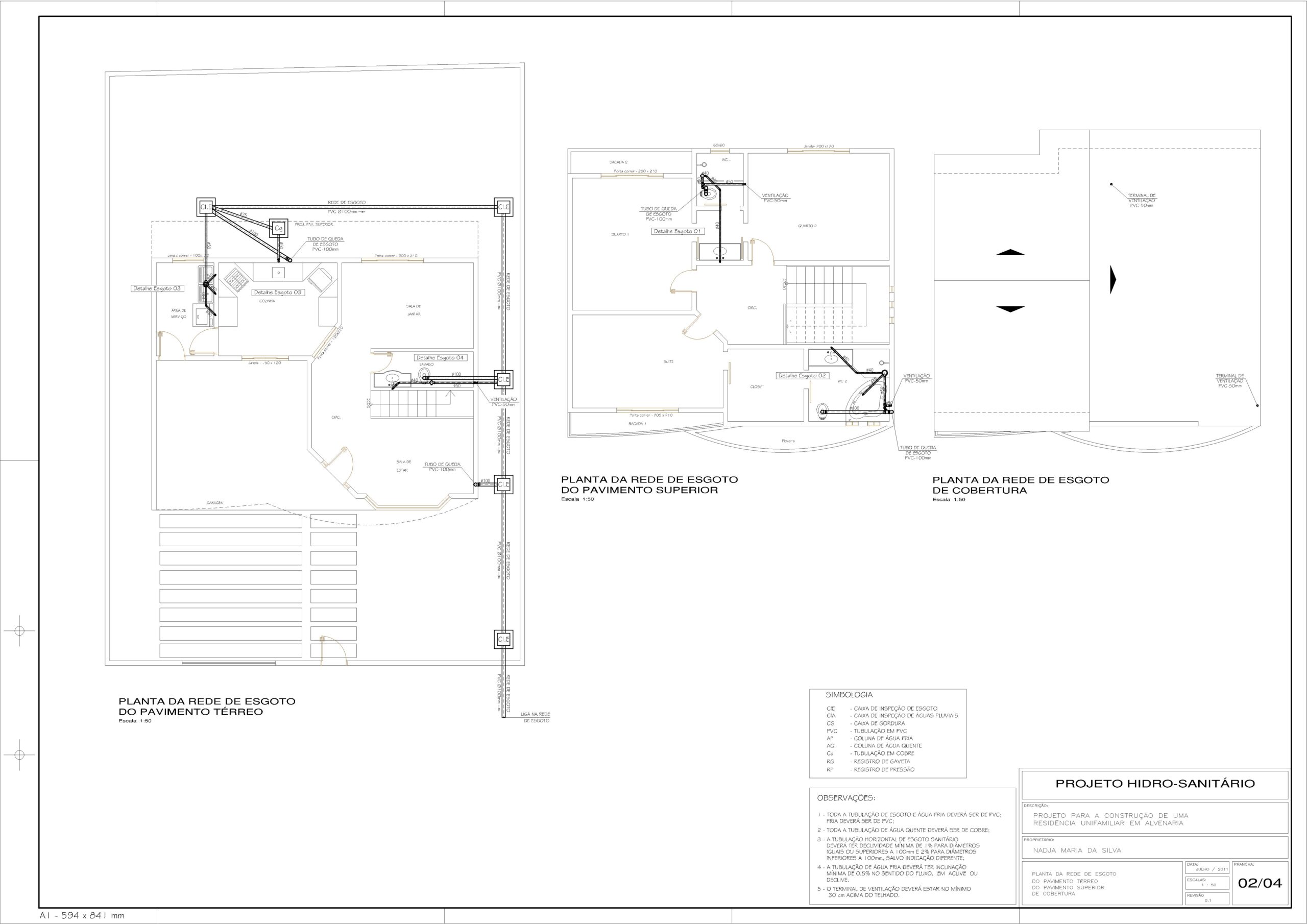

• Planta da rede de esgoto: mostra as linhas de coleta e de ventilação, as caixas de inspeção, os tubos de queda e as conexões com os aparelhos sanitários, garantindo o correto escoamento e a ventilação do sistema.

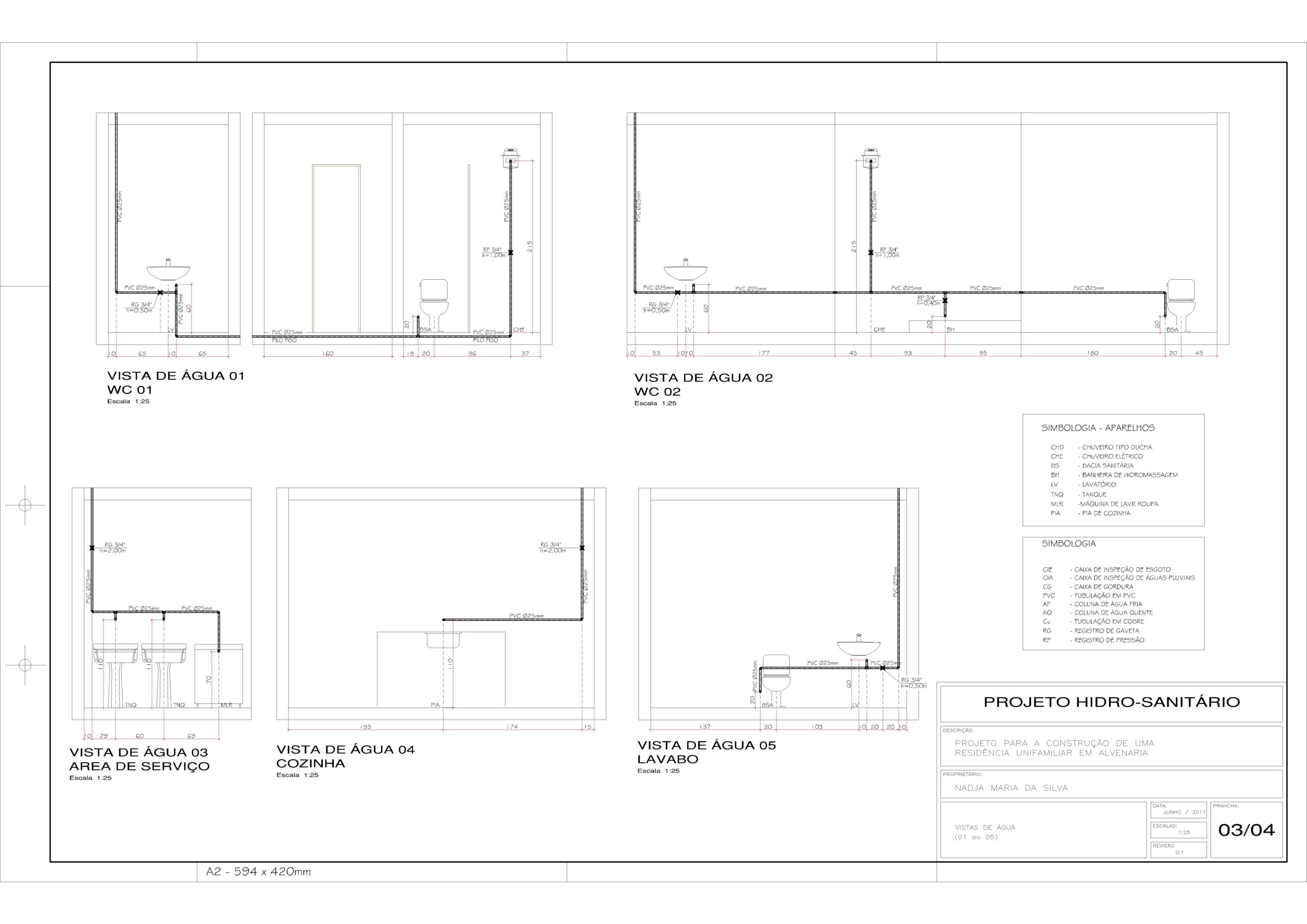

• Vistas de água: detalham a instalação vertical e o trajeto das tubulações em banheiros, cozinha, área de serviço e lavabo, facilitando a execução e a manutenção.

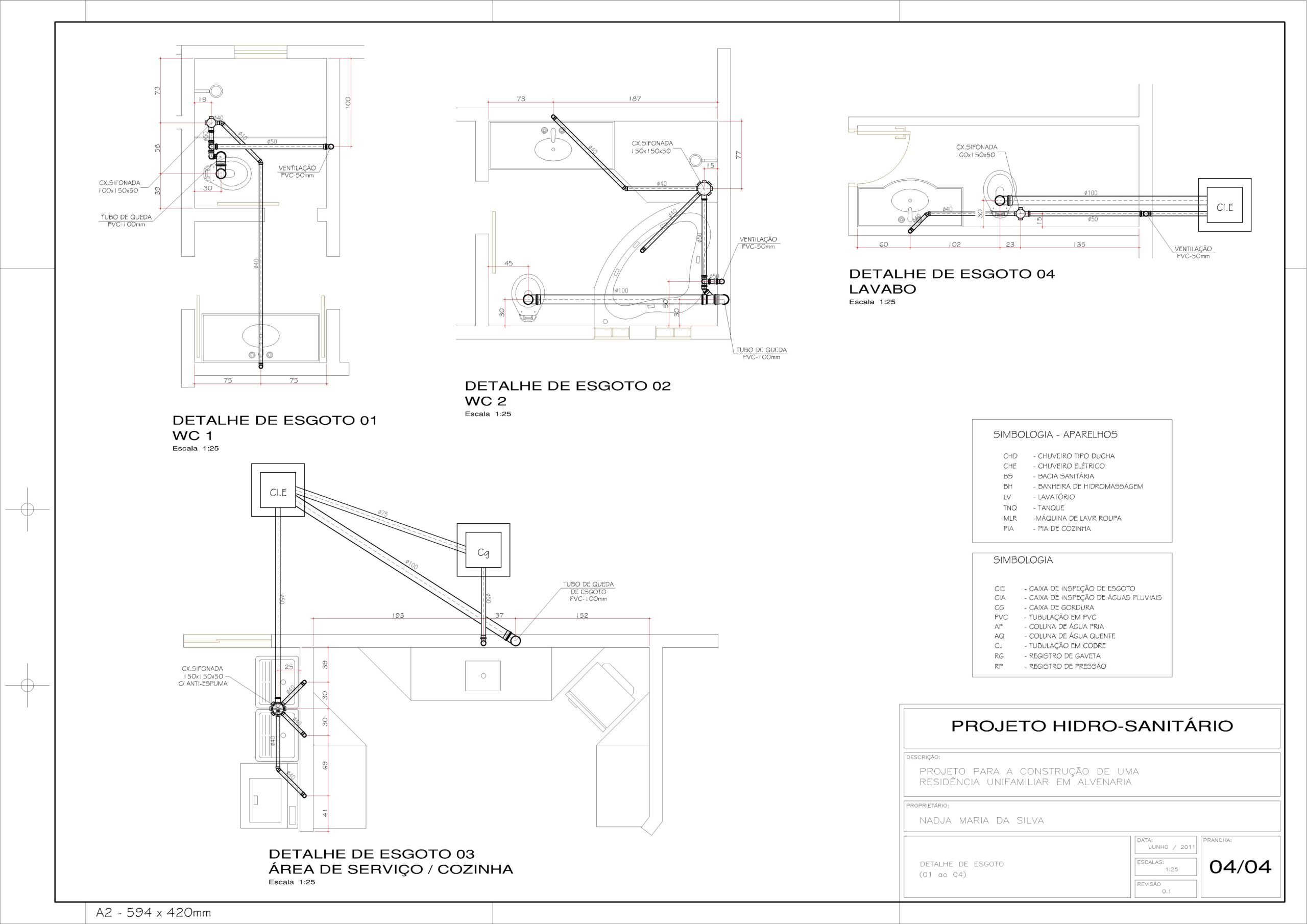

• Detalhes de esgoto: especificam as ligações dos aparelhos sanitários, como lavatórios, vasos, chuveiros e tanques, com todas as dimensões, inclinações e tubos de ventilação indicados de forma clara e objetiva.

Símbolos e Especificações

O projeto utiliza simbologia padronizada conforme as normas técnicas brasileiras, incluindo identificação de caixas de inspeção, pontos de consumo, ventilação e registros. Cada planta possui legendas explicativas e observações sobre o tipo de material a ser utilizado (tubos PVC, conexões e registros).

Eficiência e Sustentabilidade

Além de funcional, o projeto foi desenvolvido com foco na eficiência hidráulica, prevenindo desperdícios e garantindo pressões adequadas. A compatibilização entre os sistemas de água e esgoto minimiza interferências e reduz custos de execução.

Aplicação e Utilização

Este modelo serve como base para projetos residenciais de pequeno e médio porte, podendo ser adaptado conforme o número de pavimentos e a complexidade da construção. Ele é ideal para engenheiros, arquitetos e construtores que buscam um modelo técnico completo e pronto para execução.
