O Projeto Elétrico e Telefônico organiza os pontos de iluminação, tomadas, interruptores, circuitos, cargas e instalações de comunicação da edificação. O desenvolvimento é feito com base no projeto arquitetônico e nas necessidades de uso de cada ambiente, facilitando a execução da obra, o levantamento de materiais e reduzindo improvisações e retrabalhos durante a construção.
Projeto desenvolvido a partir da planta da edificação
O desenvolvimento começa com a análise do projeto arquitetônico e das necessidades do cliente. Primeiro definimos a localização dos pontos elétricos e de comunicação. Após a aprovação dessa etapa, elaboramos o detalhamento técnico necessário para a execução das instalações.
Valor mínimo correspondente
a 50 m²: R$ 400,00
Para edificações com área inferior a 50 m², aplica-se o valor mínimo do projeto. Construções com características especiais ou necessidades específicas podem ter o valor analisado conforme o escopo.
Após o envio das informações, analisamos a edificação e confirmamos o escopo, o valor e as condições para contratação.
O Projeto Elétrico e Telefônico pode ser desenvolvido para residências, sobrados, condomínios, edifícios residenciais, lojas, escritórios, restaurantes, escolas, igrejas, clínicas, galpões, áreas de lazer e outras edificações que necessitem de instalações elétricas e de comunicação.
O projeto é desenvolvido com base no projeto arquitetônico e nas necessidades da edificação. Ele define a localização dos pontos, a distribuição dos circuitos e as informações técnicas necessárias para orientar a execução das instalações elétricas e de comunicação.
Conforme as características de cada construção, o projeto pode contemplar localização de tomadas de uso geral e específico; pontos de iluminação e interruptores; circuitos elétricos e distribuição das cargas; dimensionamento e identificação dos circuitos; quadros de distribuição; eletrodutos e encaminhamentos; pontos para equipamentos específicos; telefone, TV, lógica e comunicação; diagramas; quadro de cargas; legendas, especificações e demais informações necessárias para execução.
O conteúdo e o nível de detalhamento podem variar conforme o porte, o tipo e as necessidades específicas da edificação.
Após a contratação, reunimos as informações da edificação e utilizamos o projeto arquitetônico como base para o desenvolvimento.
Avaliamos a distribuição dos ambientes, o mobiliário, os equipamentos previstos e as necessidades informadas pelo cliente.
Preparamos uma planta mobiliada com a proposta de localização dos pontos elétricos e de comunicação, incluindo iluminação, tomadas, interruptores e demais pontos previstos.
A planta de locação é enviada para conferência. Nesta etapa, o cliente pode solicitar alterações antes da continuidade do projeto.
Após a aprovação da locação, são desenvolvidos os circuitos, cargas, quadros, eletrodutos, diagramas e demais informações técnicas dos Projetos Elétrico e Telefônico.
Concluído o detalhamento, são organizadas as pranchas técnicas para utilização na execução da obra.
Após a contratação, enviamos um formulário para reunir as informações necessárias ao desenvolvimento do projeto. Também será necessário encaminhar o projeto arquitetônico da edificação em formato digital.
Entre as informações solicitadas podem estar:
O cliente não precisa definir antecipadamente a posição de todas as tomadas, interruptores e demais pontos. A primeira proposta de locação é desenvolvida por nossa equipe e enviada para análise e eventuais alterações antes do detalhamento técnico.
O Projeto Elétrico e Telefônico é entregue em formato digital, organizado em pranchas técnicas com as informações necessárias para orientar a execução das instalações.
Conforme as características do projeto, as pranchas podem apresentar:
Os arquivos são enviados em PDF, permitindo visualização, impressão e utilização na obra.
A versão final é desenvolvida após a aprovação da etapa de locação dos pontos pelo cliente.
Antes do detalhamento técnico, enviamos ao cliente uma planta mobiliada com a proposta de localização dos pontos elétricos e de comunicação.
Essa etapa permite analisar a posição de iluminação, tomadas, interruptores e pontos de telefone, TV e lógica em relação aos ambientes, ao mobiliário e aos equipamentos previstos.
O cliente pode solicitar alterações e, somente após a aprovação dessa locação, iniciamos o detalhamento técnico dos projetos.
O exemplo abaixo foi desenvolvido para o projeto residencial moderno de 230,14 m² com piscina e área gourmet .

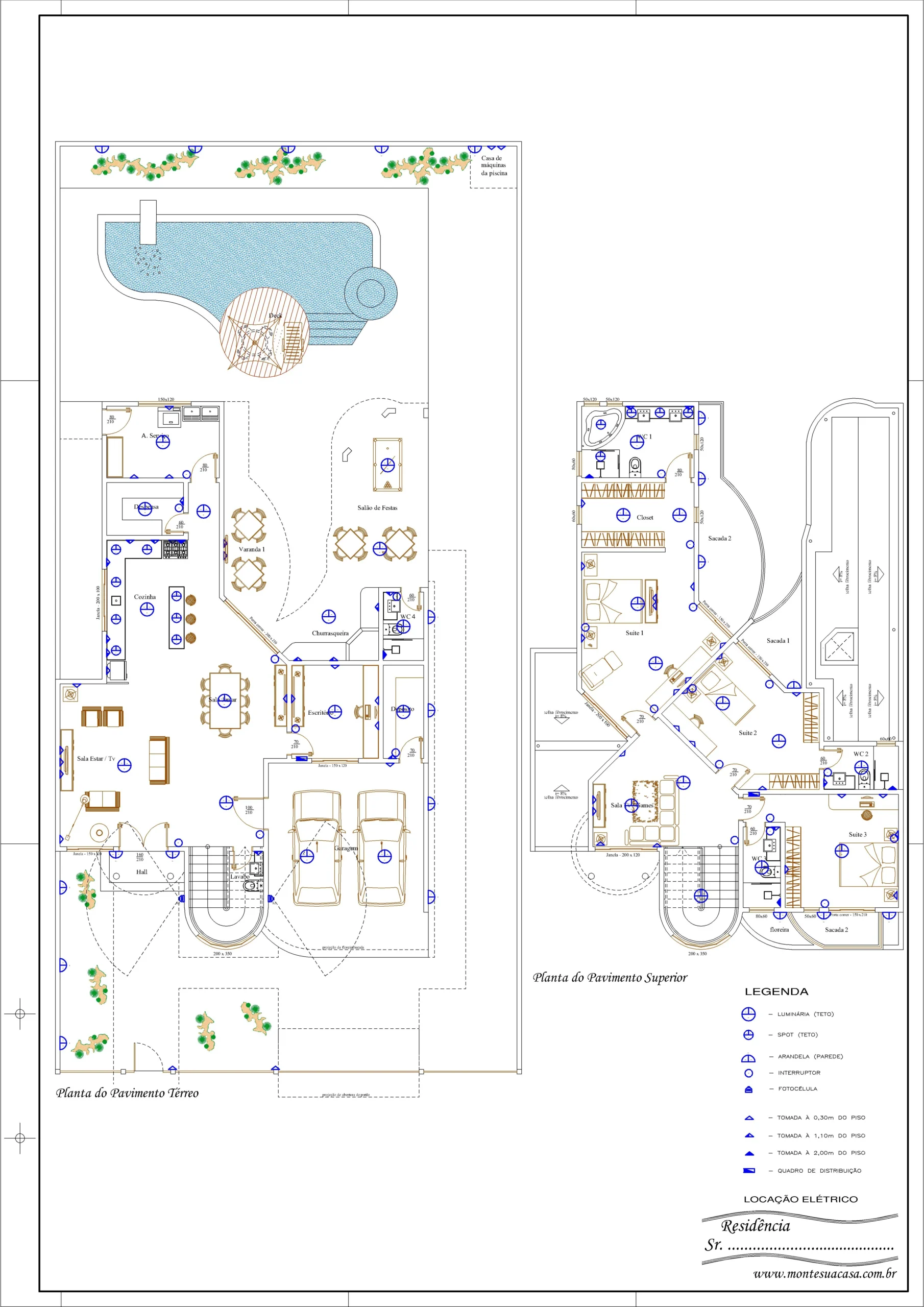

Locação geral dos pontos elétricos nos pavimentos térreo e superior

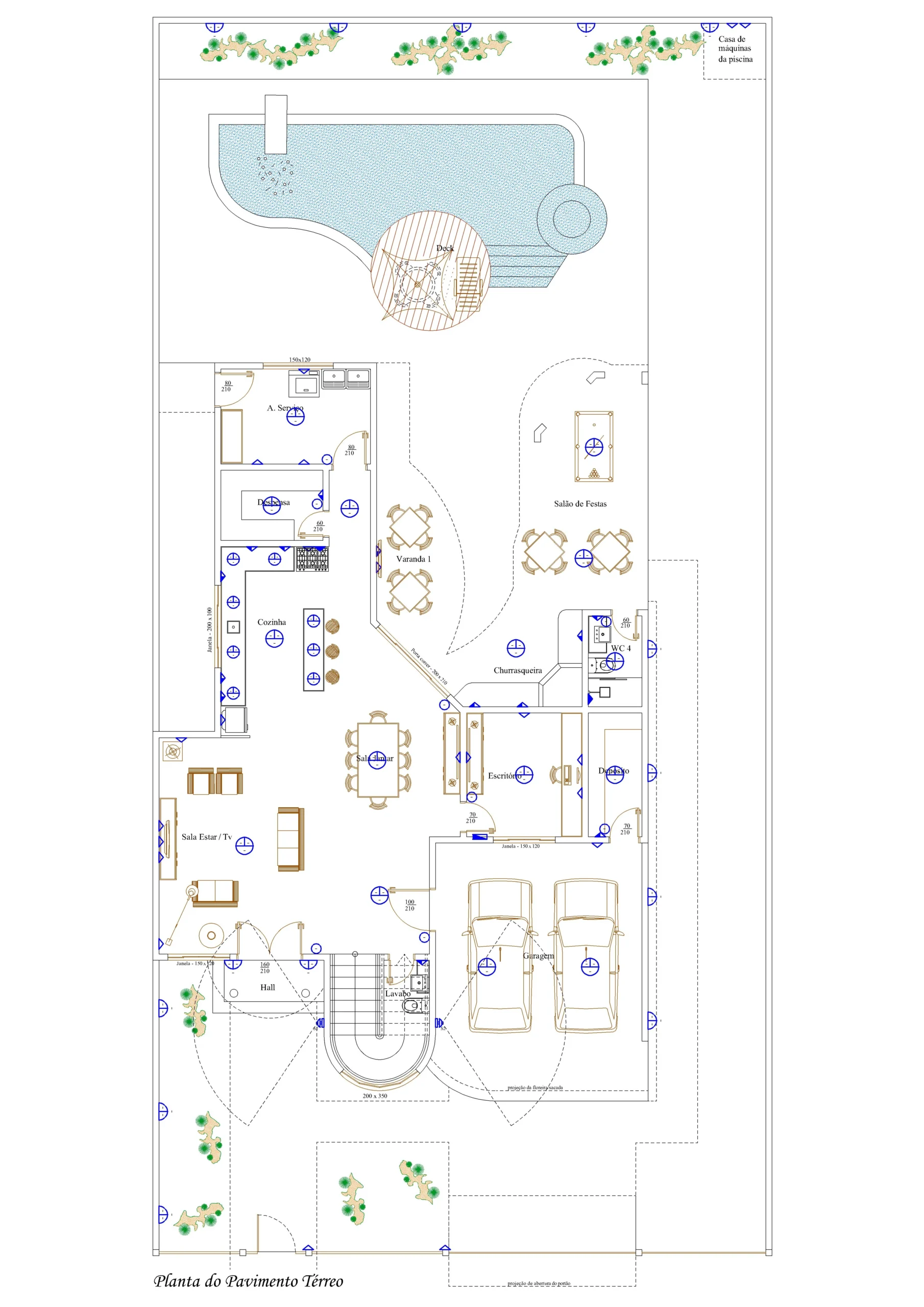

Pavimento térreo – locação de iluminação, tomadas e interruptores

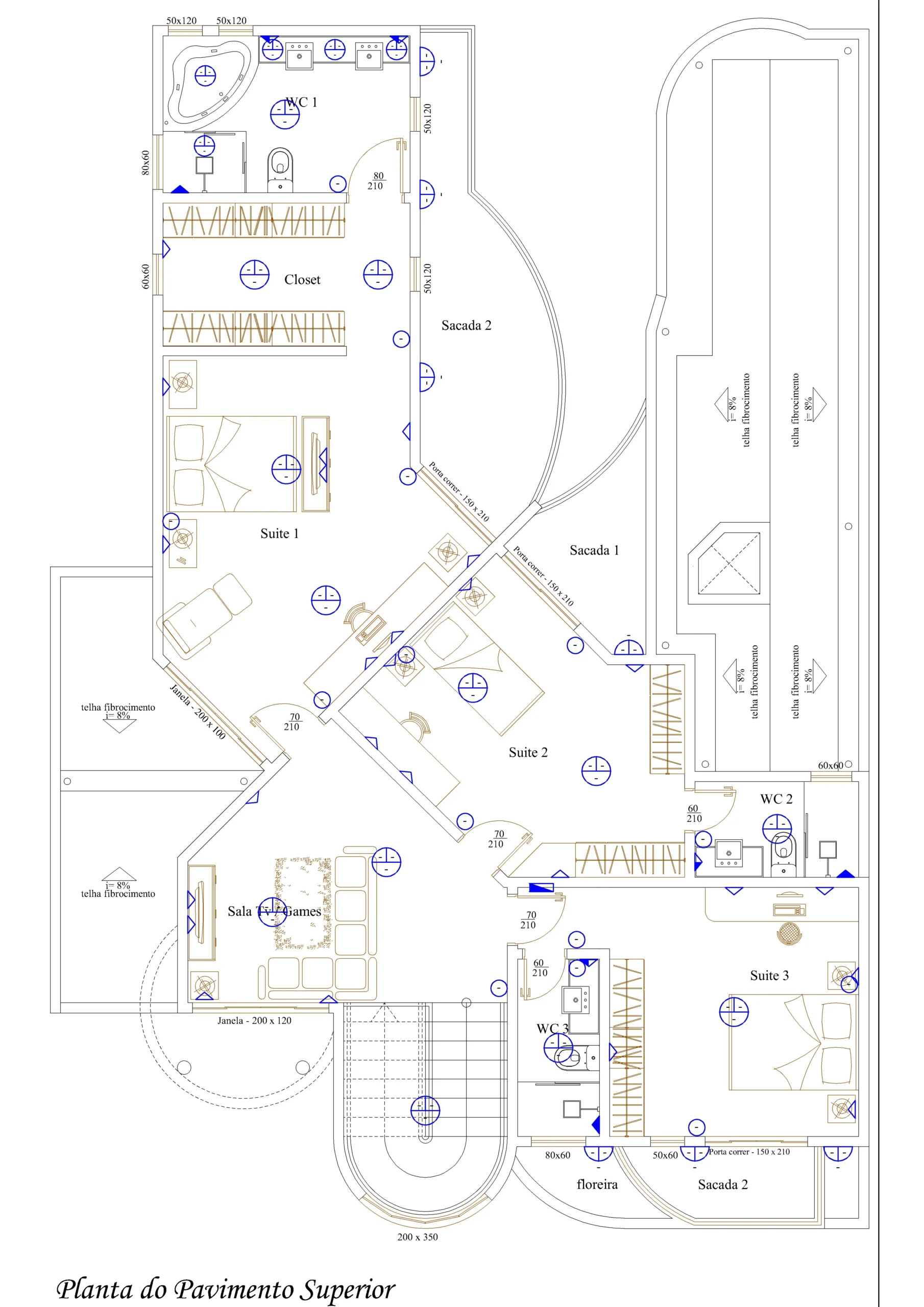

Pavimento superior – distribuição proposta dos pontos elétricos

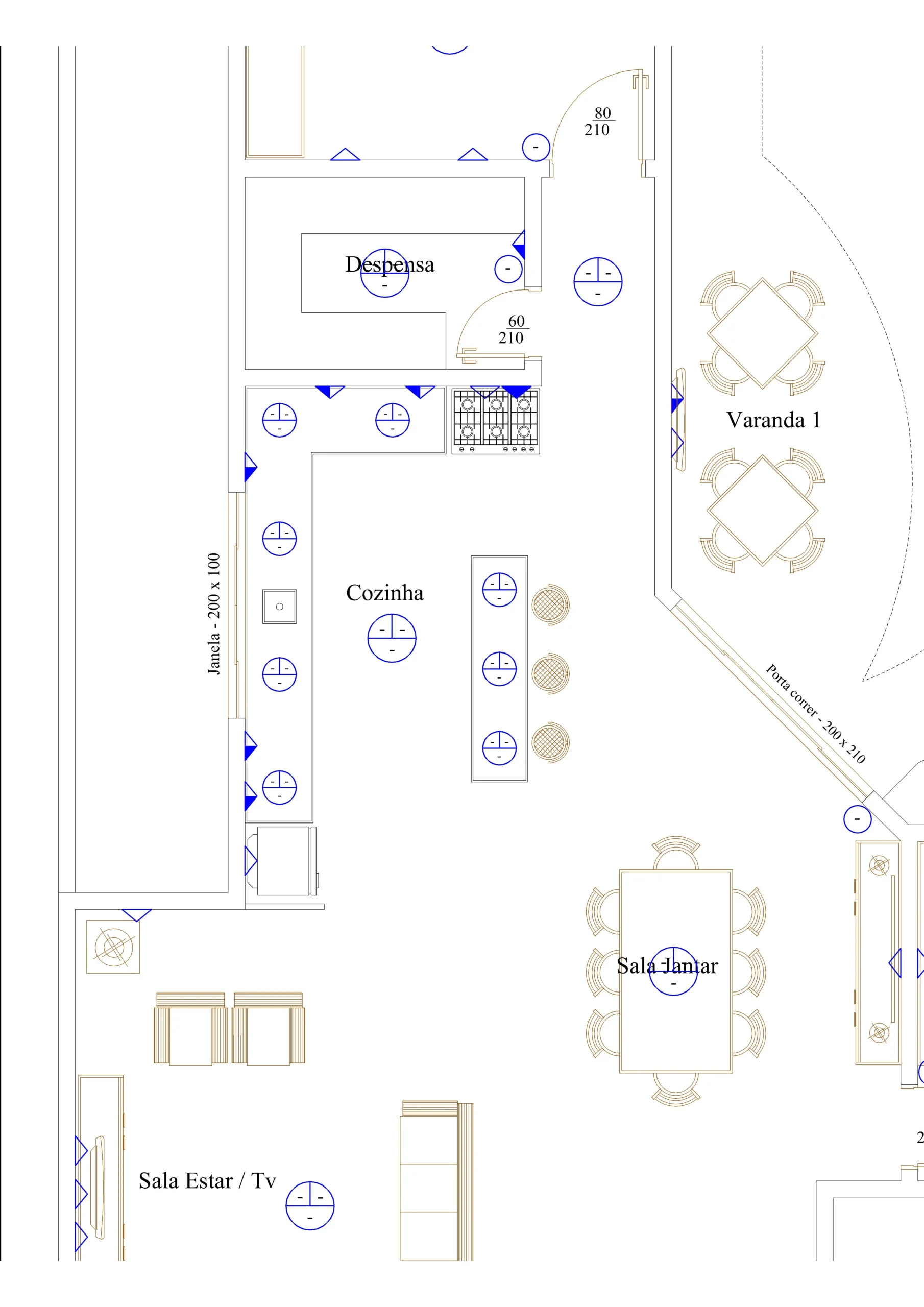

Detalhe da locação elétrica na cozinha e nas áreas sociais

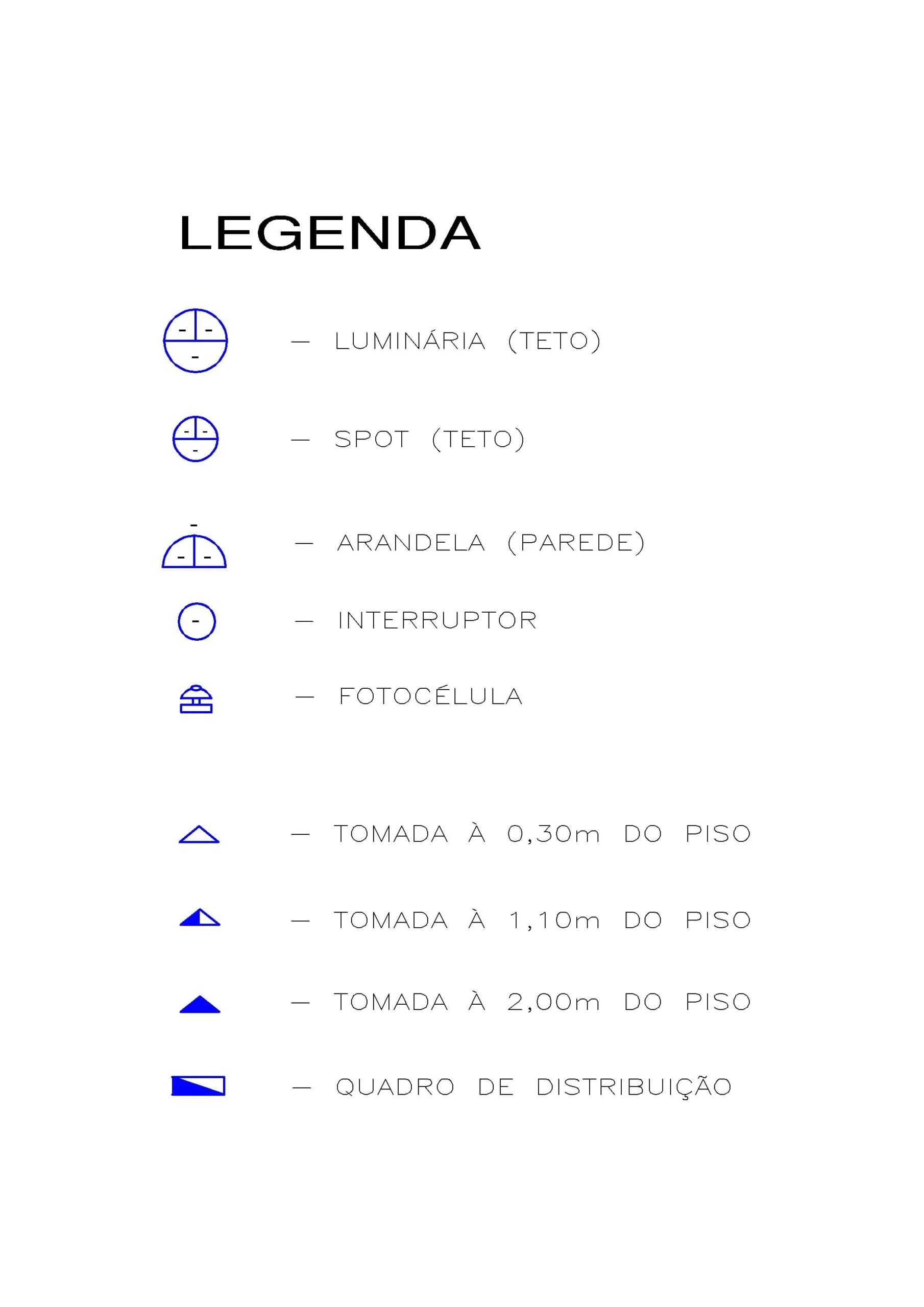

Legenda dos símbolos utilizados na locação dos pontos elétricos

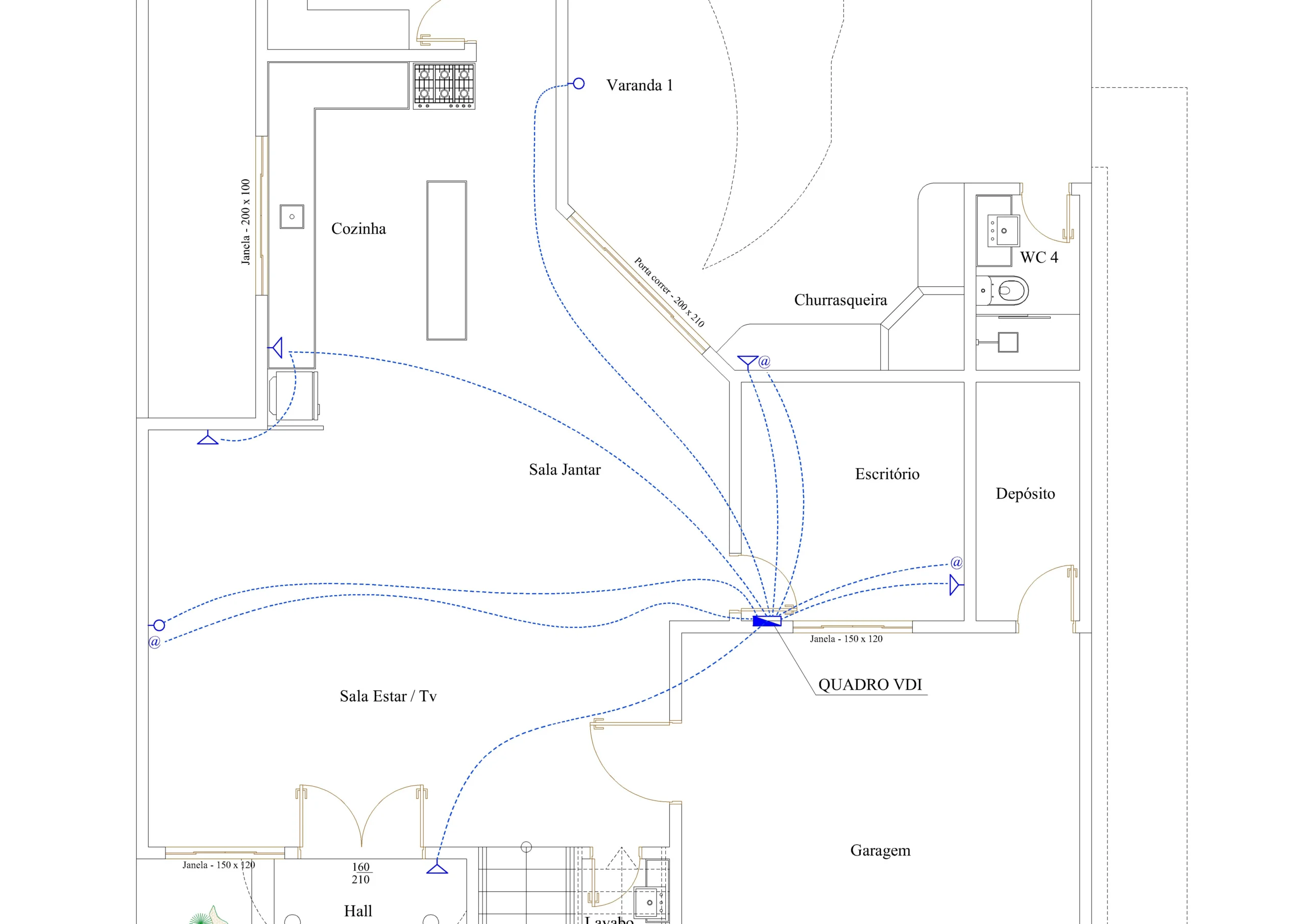

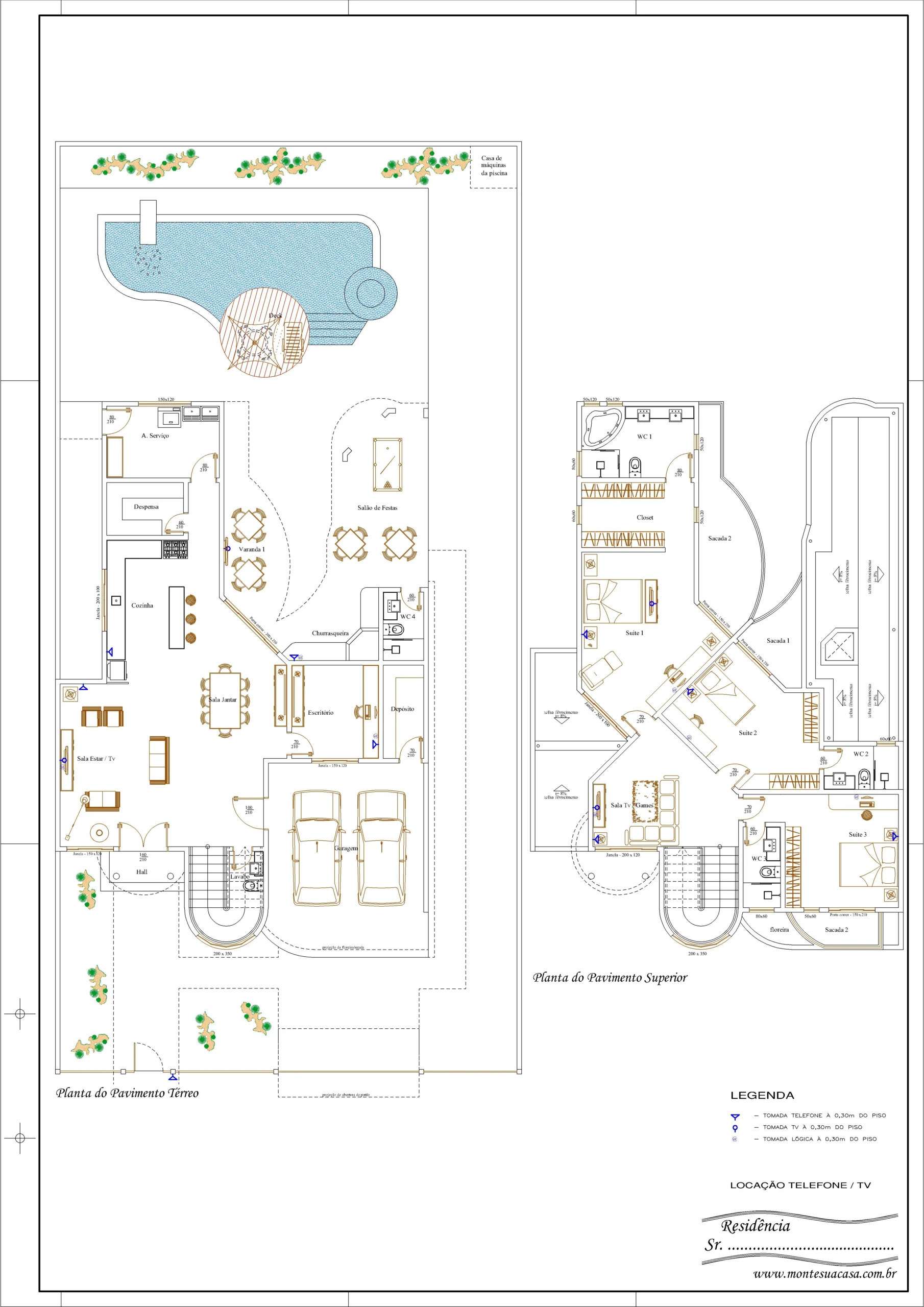

Locação dos pontos de telefone, TV e comunicação
Após a aprovação da locação dos pontos, iniciamos o detalhamento técnico do Projeto Elétrico e Telefônico.
Nesta etapa são definidos circuitos, cargas, comandos, eletrodutos, quadros de distribuição, diagramas e demais informações necessárias para orientar a execução das instalações.
Os exemplos abaixo correspondem ao mesmo projeto residencial moderno de 230,14 m² com piscina e área gourmet utilizado na etapa de locação.
O projeto elétrico detalhado apresenta a distribuição dos circuitos, pontos de iluminação, tomadas, interruptores, eletrodutos, quadro de distribuição, cargas e demais informações técnicas utilizadas na execução das instalações elétricas.

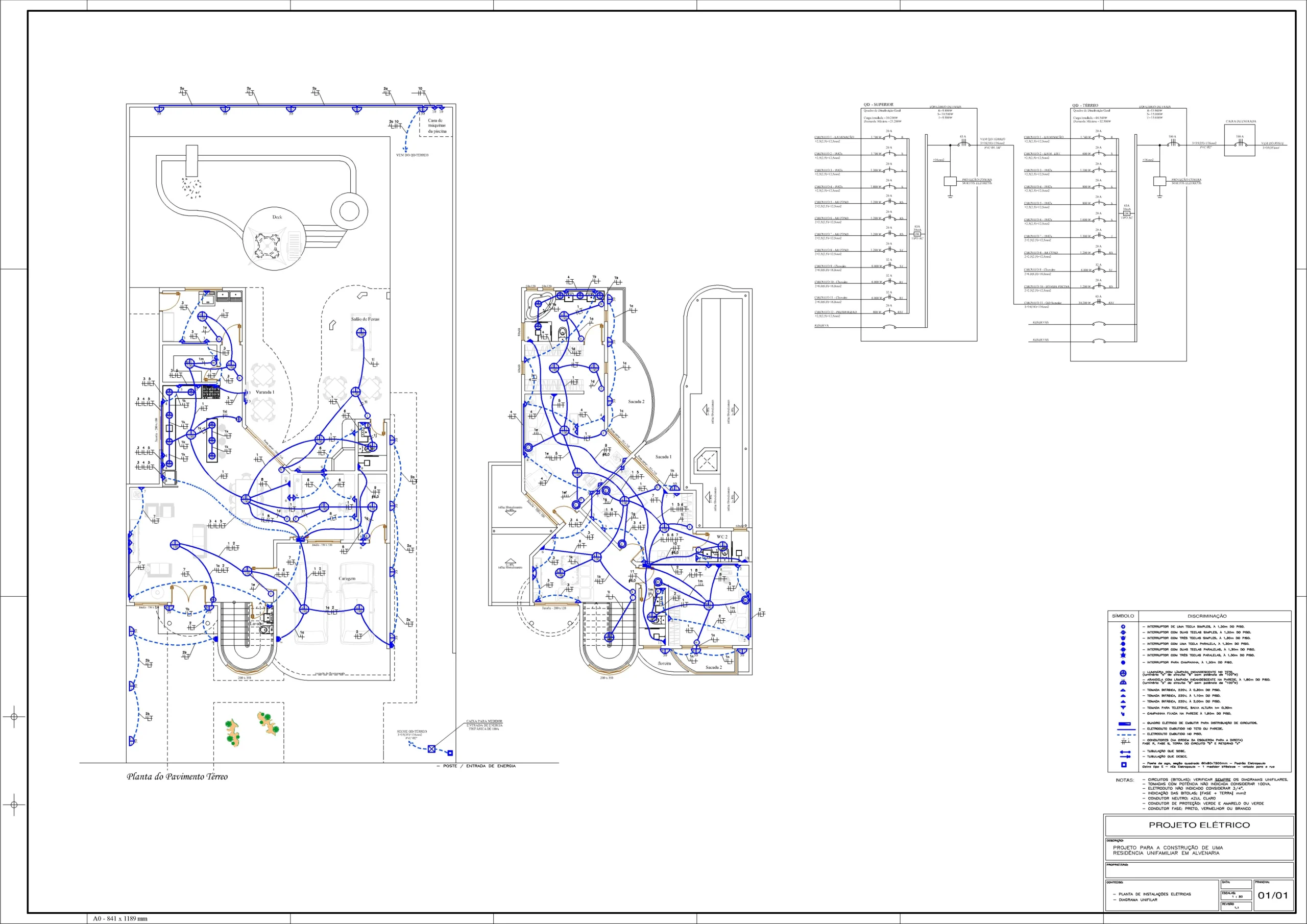

Prancha geral completa do Projeto Elétrico

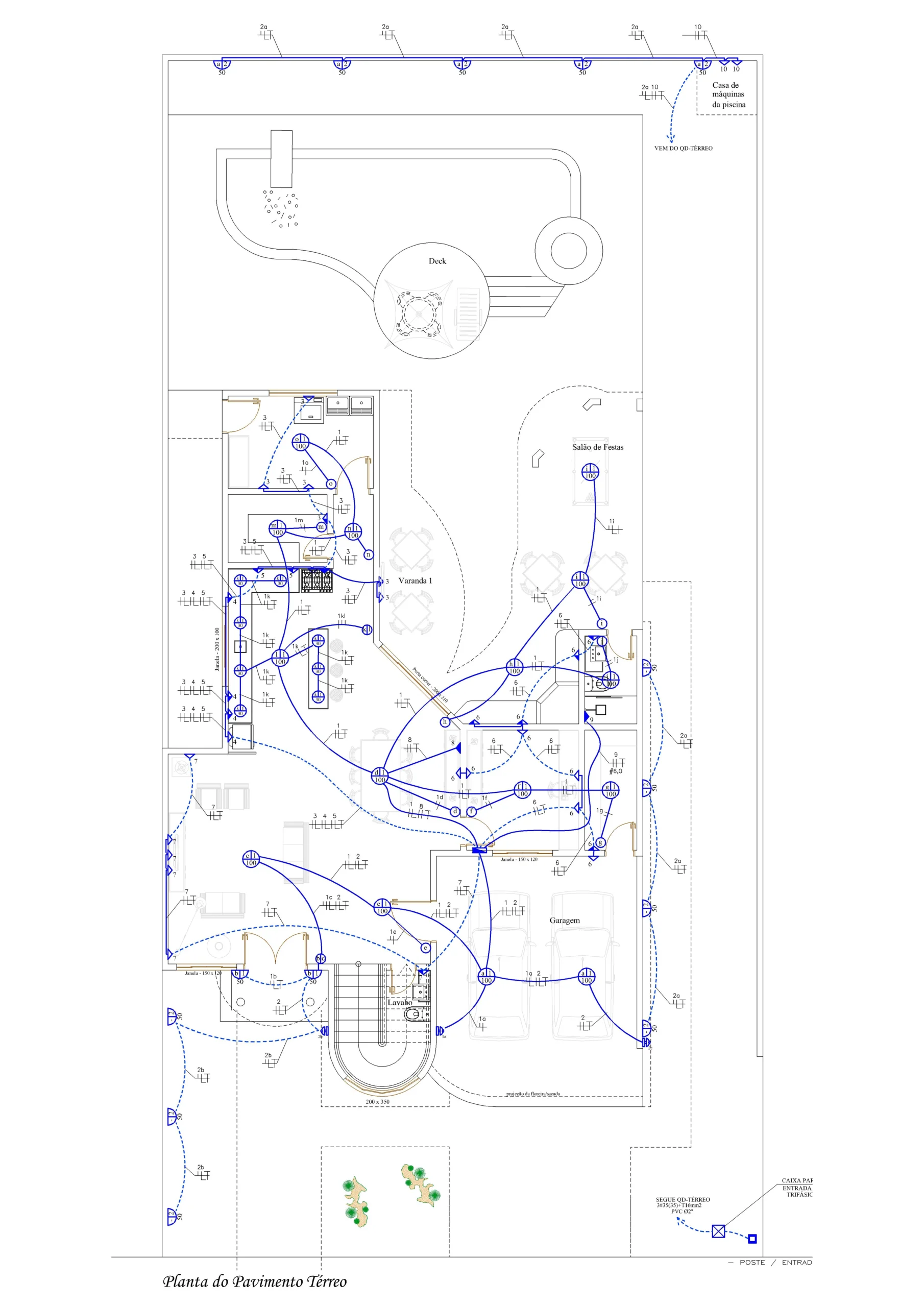

Pavimento térreo, área externa, piscina e entrada de energia

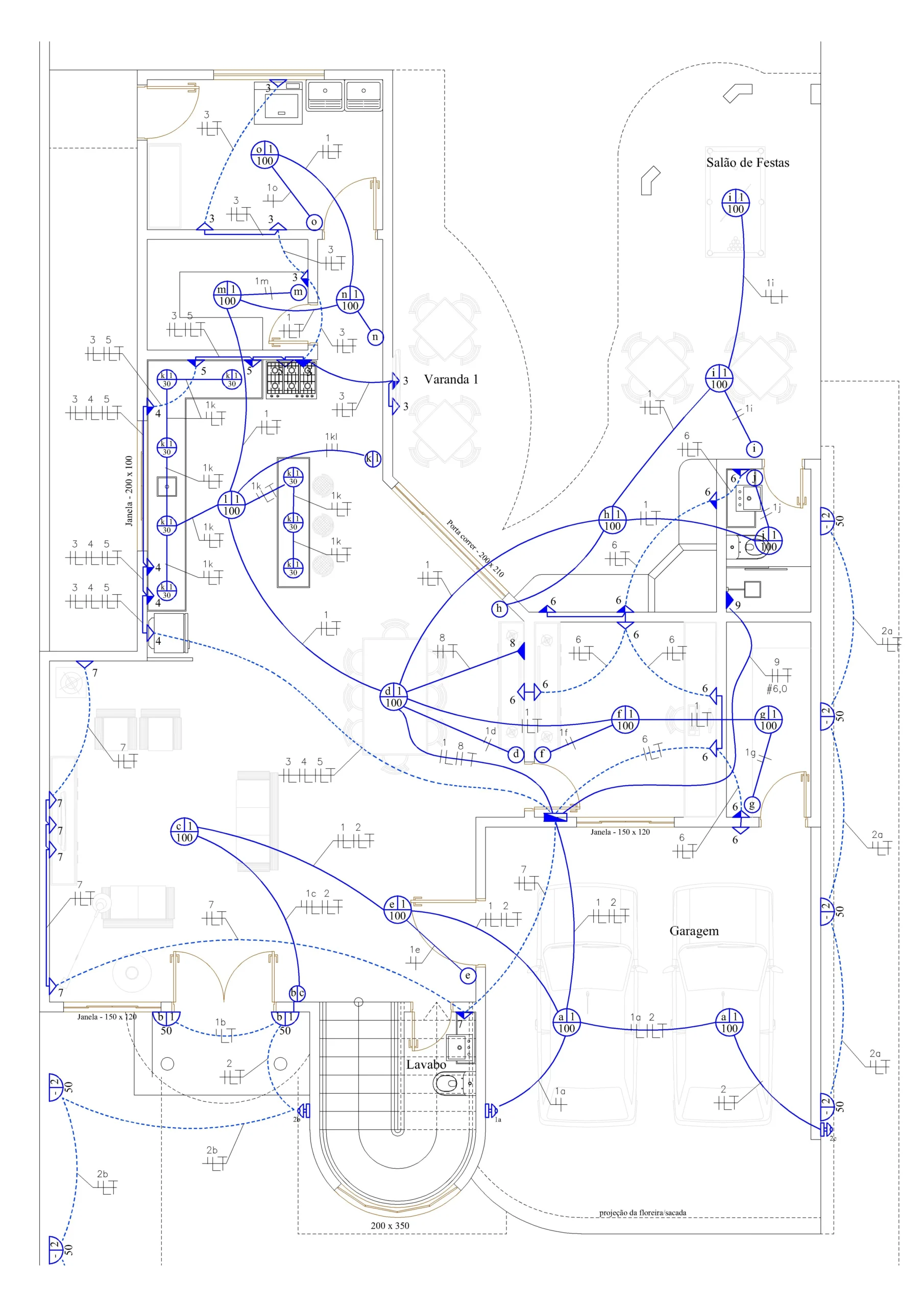

Detalhamento elétrico do pavimento térreo

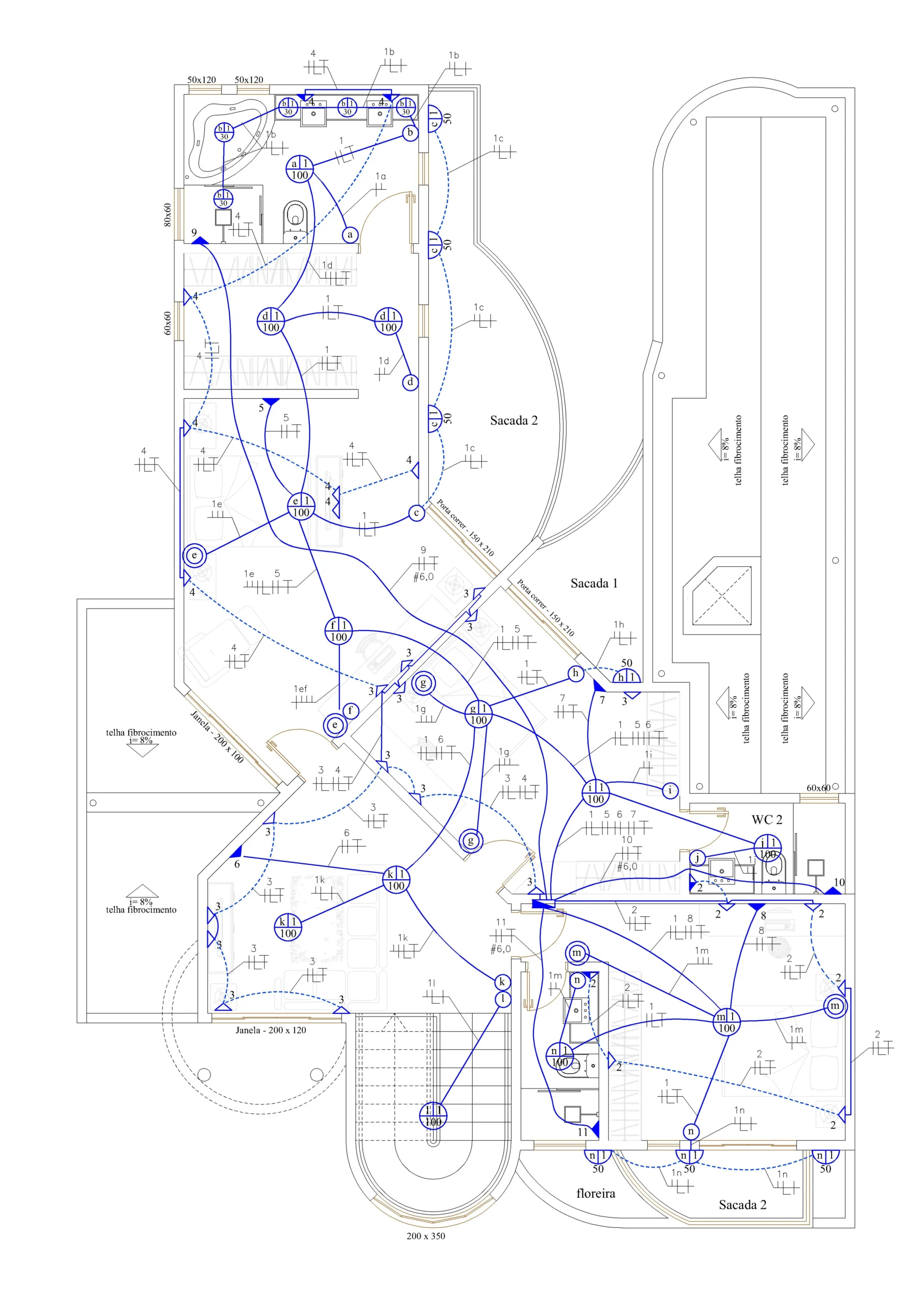

Detalhamento elétrico do pavimento superior

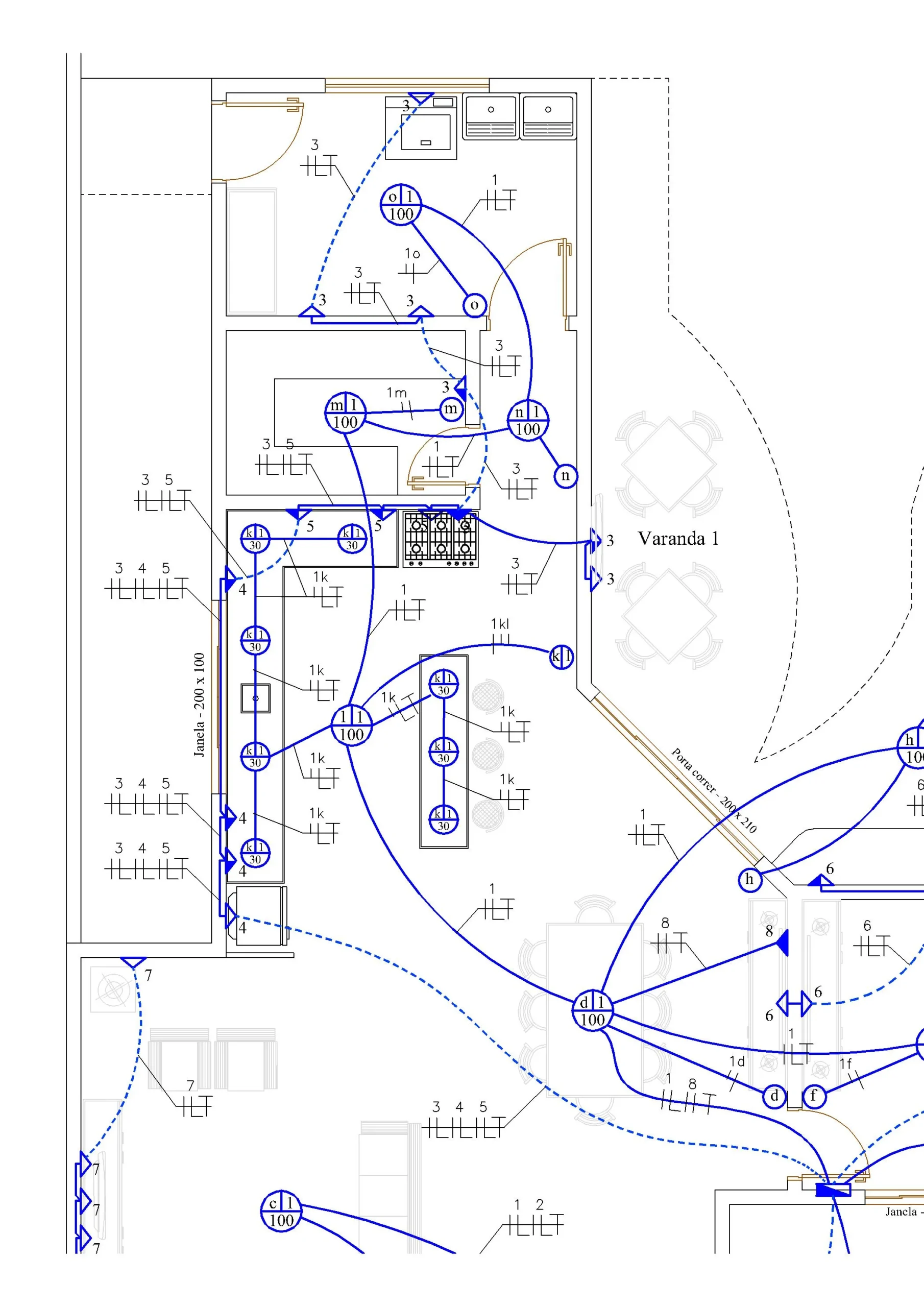

Detalhe da cozinha, sala de jantar e áreas sociais

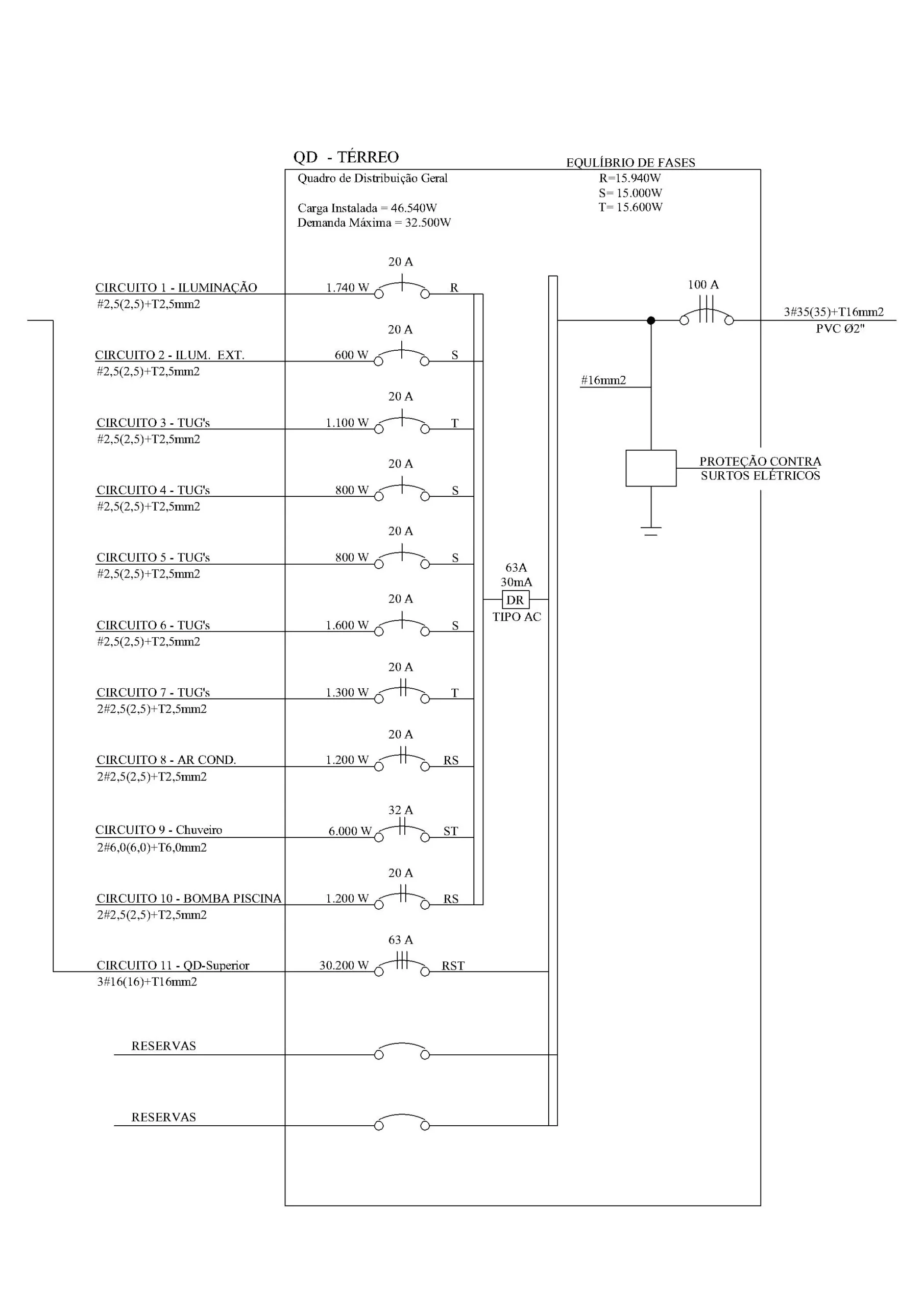

Quadro de distribuição geral, circuitos e equilíbrio de fases

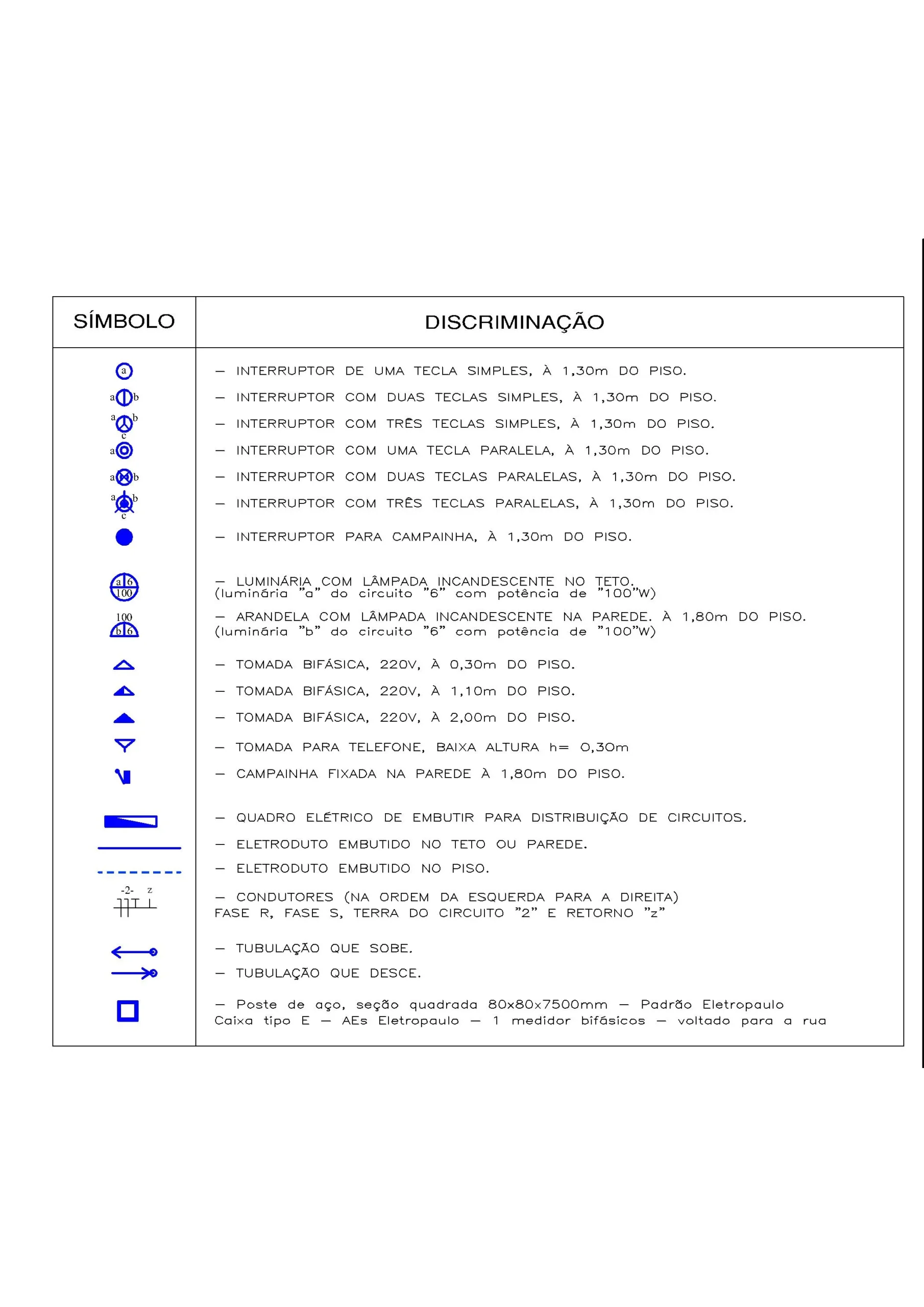

Legenda e identificação dos símbolos do Projeto Elétrico

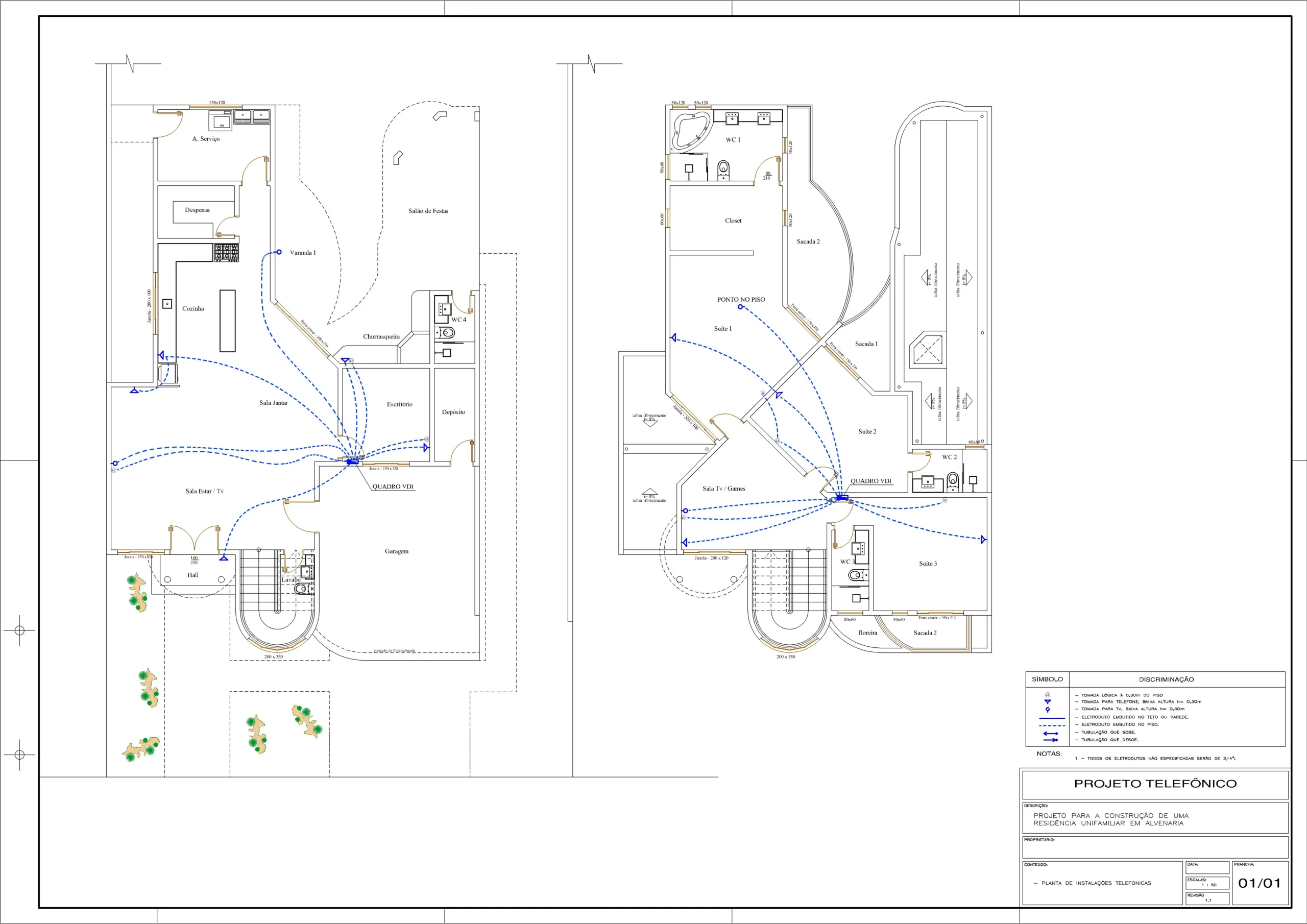

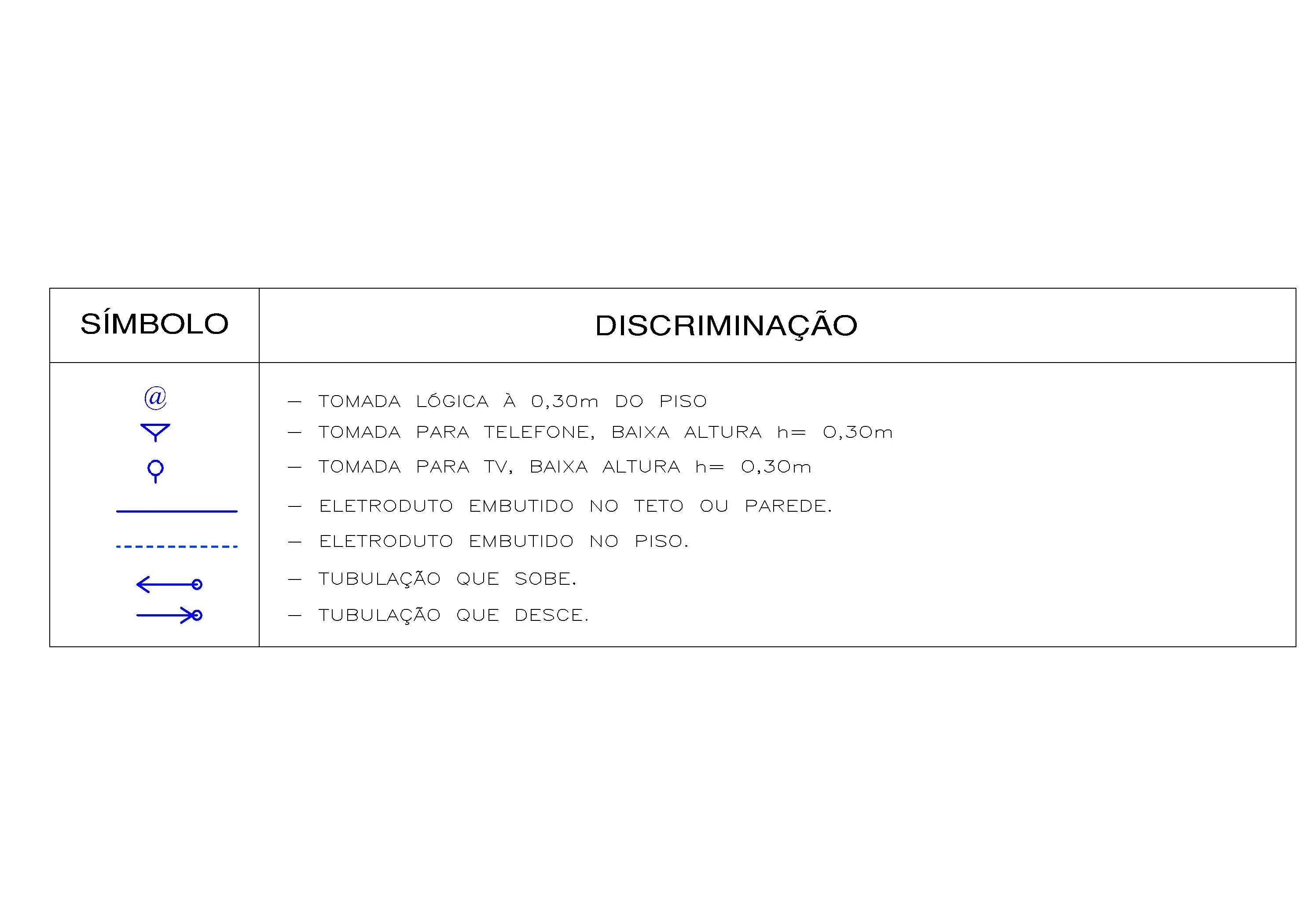

O projeto telefônico apresenta a infraestrutura prevista para telefone, TV, lógica e comunicação, incluindo os pontos, eletrodutos, tubulações e o quadro de distribuição correspondente.
