Wutopia Lab forma um portão residencial inspirado em baleias

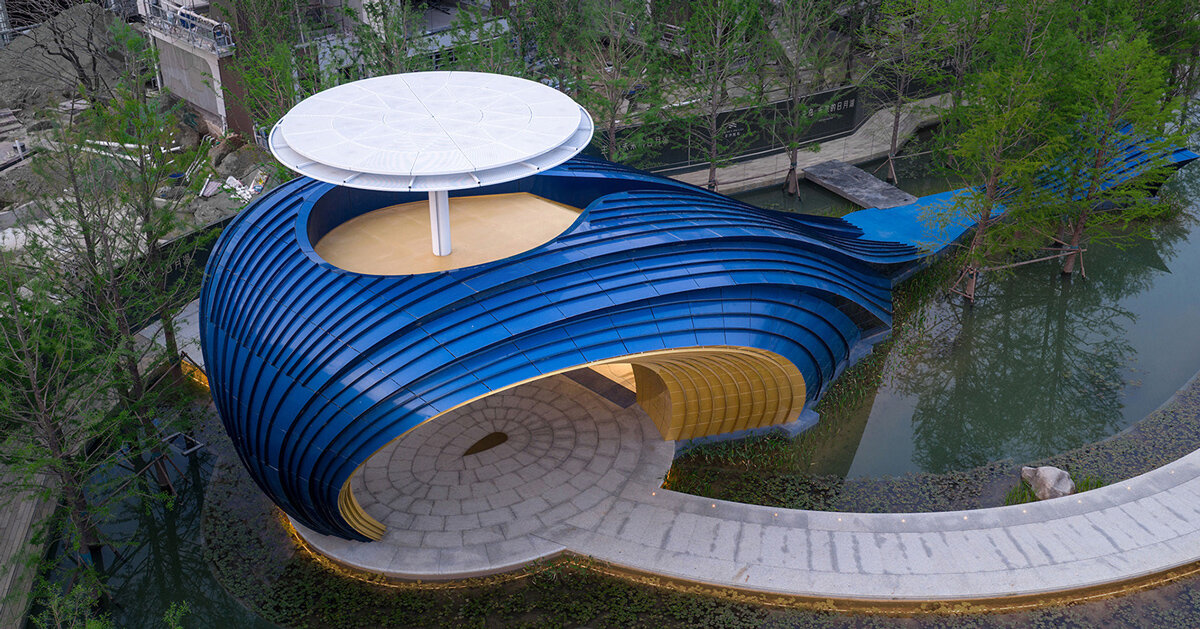

Whale Gate é a estrutura de entrada projetada por Laboratório Wutopia para a Ilha Dourada, um residencial desenvolvimento pelo Grupo Jinsha em Shangqiu, Henan, China. Posicionado dentro de uma paisagem de água e árvores, o portal aparece como uma forma biomórfica azul emergindo do jardim, em vez de uma entrada residencial convencional. O projeto responde à ambição do cliente de criar um sentido de transição entre a vida urbana quotidiana e o ambiente doméstico. O masterplan residencial é organizado como uma composição semelhante a um arquipélago, na qual os edifícios estão dispersos em uma paisagem de água e vegetação. A partir deste cenário, o arquiteto Yu Ting fez referência às imagens de ilhas míticas encontradas nas narrativas culturais chinesas, lugares isolados imaginados além dos limites da realidade comum. A porta de entrada traduz esta ideia num limiar arquitectónico que marca a passagem para a comunidade residencial. No centro do projeto está a figura abstrata de um baleia. Nos mitos e lendas marítimas, as baleias frequentemente ocupam uma posição entre os mundos conhecidos e desconhecidos. O Wutopia Lab reinterpreta este simbolismo através da arquitetura, transformando o ato de voltar para casa numa passagem pelo ‘olho’ da baleia.
Em vez de produzir uma representação literal, o desenho reduz a baleia a uma série de gestos formais reconhecíveis. Uma abertura vertical dourada corta o volume azul para criar a entrada principal, enquanto uma abertura branca perfurada alumínio painéis posicionados acima evocam respingos de água e funcionam simultaneamente como um dossel. O projeto abraça a expressão simbólica como estratégia de design, usando forma e narrativa como componentes arquitetônicos integrais, em vez de ocultá-las atrás de soluções puramente técnicas ou paramétricas. Uma plataforma de observação acessível exclusivamente aos residentes está posicionada acima do portal e alcançada através de uma escada dourada. Deste ponto elevado, as vistas se estendem pela paisagem residencial de água, árvores e edifícios circundantes. A plataforma reforça o papel do gateway como dispositivo de transição entre a cidade e o ambiente mais protegido do complexo residencial.
todas as imagens por Fotografia arquitetônica diária | LIU Guowei
Pele de alumínio com dupla curvatura envolve portão de baleia
Estruturalmente, o Whale Gate é composto por um conjunto de seis camadas que consiste em uma estrutura primária de aço, hastes de conexão, uma subestrutura de alumínio, camadas de impermeabilização, painéis compostos de favo de mel de alumínio de curva dupla e perfis em forma de aleta. A estrutura concluída pesa aproximadamente 60 toneladas e incorpora cerca de 4.000 componentes individuais. A geometria complexa do projeto exigiu ampla personalização durante a fabricação e construção. Devido às diferentes curvaturas e condições de torção da forma, todos os elementos de aço e alumínio foram produzidos como componentes personalizados. Colunas de aço individuais foram divididas entre sete e quinze segmentos, enquanto quase 10.000 pontos de coordenadas tridimensionais foram usados para orientar a montagem e manter a precisão milimétrica.
Para realizar as superfícies de curva dupla, a equipe de design no Wutopia Lab selecionou um sistema de painel composto de favo de mel de alumínio que combina baixo peso com estabilidade estrutural e flexibilidade de fabricação. No total, foram fabricados 1.170 painéis de alumínio de formato exclusivo para o projeto, permitindo que o volume semelhante ao de uma baleia mantivesse uma superfície contínua, apesar de sua geometria altamente personalizada. A relação entre arquitetura e narrativa vai além da estrutura física. Durante a cerimônia de abertura, um fogo de artifício vermelho foi lançado do centro do portal, animando momentaneamente a forma na paisagem noturna. O evento ecoou os temas mais amplos do projeto: chegada, transformação e identidade doméstica.
Em vez de funcionar apenas como um marco, o Whale Gate funciona como um limiar simbólico inserido num empreendimento residencial. Através da sua combinação de imagens narrativas, geometria projetada e integração paisagística, o projeto explora como a arquitetura pode enquadrar as experiências cotidianas através de referências ao mito, à memória e ao lugar.
informações do projeto:
nome: Portão da Baleia
arquiteto: Laboratório Wutopia | @wutopia.lab
localização: Henan, China
área: 242 m²
arquiteto principal: Yu Ting
arquiteto do projeto: Pan Dali
gerente de projeto preliminar: SOL Liran
conceito de projeto preliminar: LI Hao, XIONG Jiaxing, MU Zhilin
cliente: Grupo Jinsha
consultor de desenho de construção: Xuhui Design Co., LTD
empreiteiro de construção: Grupo Jinsha
consultores de iluminação: Chloe ZHANG e WEI Shiyu
consultor de estrutura: sob medida. Estúdio de Engenharia Sur-Mesure
fotógrafo: Fotografia arquitetônica diária | LIU Guowei
designboom recebeu este projeto de nosso Envios DIY recurso, onde convidamos nossos leitores a enviar seus próprios trabalhos para publicação. veja mais envios de projetos de nossos leitores aqui.
editado por: Christina Vergopoulou | designboom
